Штампосварные отводы: что это, чем отличаются от крутоизогнутых и когда их выбирают

Когда в проекте появляется поворот трубопровода, у снабженца перед глазами десятки карточек с одним словом «отвод» и ценой за штуку. Кажется, что выбирать не из чего: бери, что дешевле в нужном диаметре. На деле отвод отводу рознь, и разница между штампосварным и крутоизогнутым бесшовным - это не про цену за килограмм, а про то, из какой заготовки деталь сделана и где у неё слабое место.

Ниже - короткий разбор без каталога и без рекламы, чтобы после него можно было открыть спецификацию и понимать, что в ней написано.

Что вы узнаете:

• как устроен штампосварной отвод и по каким стандартам его делают;
• чем он отличается от крутоизогнутого бесшовного и почему это важно;
• с какого диаметра штампосварной отвод становится единственным разумным вариантом;
• на что смотреть в обозначении и при приёмке, чтобы шов не стал проблемой.

Что такое штампосварной отвод

Штампосварной отвод собирают из двух половин. Стальной лист штампуют в форму полуотвода, затем два полуотвода сваривают между собой продольным швом. Отсюда и название - штамповка плюс сварка. Базовый стандарт на такие детали - ОСТ 36-20-77: он распространяется на отводы с радиусом гиба R равным 1,5 диаметра условного прохода под углом 90 градусов, из углеродистой стали, на условное давление до 2,5 МПа и температуру стенки от минус 30 до плюс 300 градусов. Часть заводов выпускает штампосварные отводы и по своим техническим условиям, например по ТУ 102-488-05 для больших диаметров.

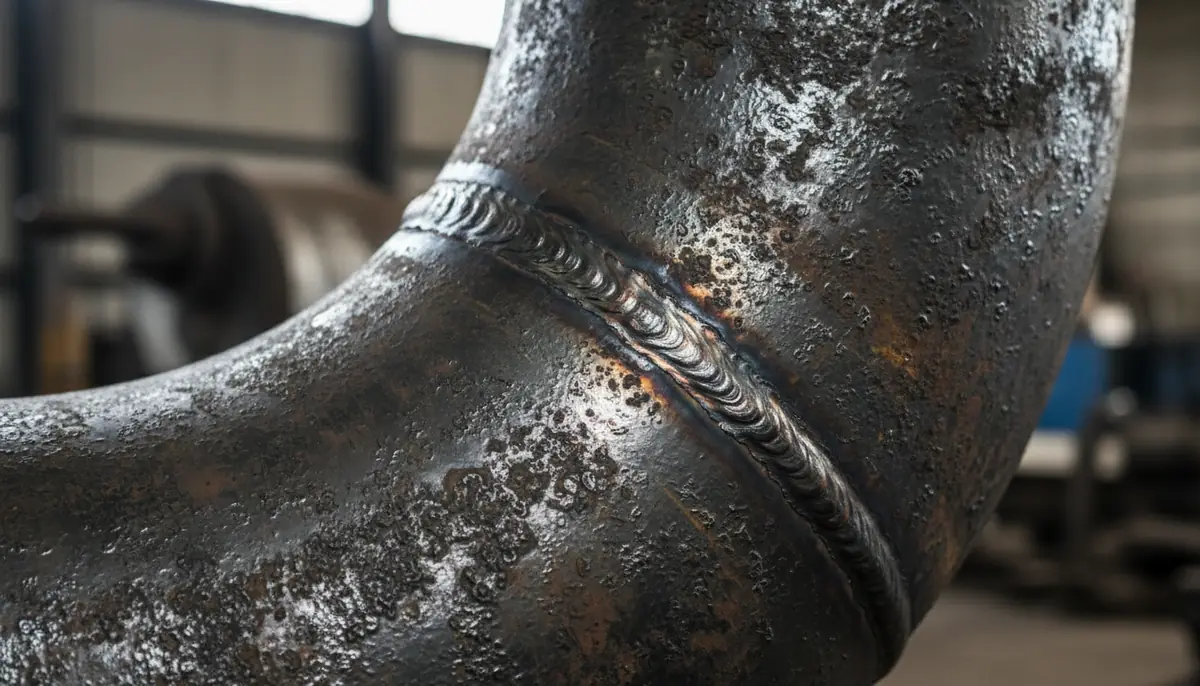

Ключевая деталь - сварной шов. По ОСТ 36-20-77 отвод должен иметь не более двух продольных швов, а для диаметров от 1200 мм допускается ещё и один поперечный. Шов - это то место, где деталь либо надёжна, либо нет, и именно вокруг него строится весь дальнейший разговор о качестве.

Чем штампосварной отличается от крутоизогнутого

Крутоизогнутый отвод по ГОСТ 17375-2001 делают иначе: его гнут из бесшовной трубы или штампуют из бесшовной заготовки, и продольного шва в нём нет вовсе. Радиус гиба тот же, 1,5 диаметра, но диапазон размеров другой - от Ду 32 до Ду 426 мм, зато рабочее давление заметно выше, до 16 МПа, и материалы шире: сталь 20, 09Г2С, а также легированные и нержавеющие марки.

Разница сводится к одному: у бесшовного отвода нет шва, поэтому нет и связанного с ним риска, но и сделать бесшовную заготовку большого диаметра либо технически невозможно, либо неоправданно дорого. Именно поэтому крутоизогнутые бесшовные отводы живут в области малых и средних диаметров и высоких давлений, а штампосварные - в области больших диаметров и умеренных давлений. Это не конкуренты, а два инструмента под разные задачи, и подробнее про совместимость фланцевых узлов на тех же линиях мы пишем в разборе про фланцы ГОСТ 12820-80.

Какие бывают углы и радиусы

По углу штампосварные отводы стандартно делают на 90 градусов; крутоизогнутые бесшовные - на 45, 60 и 90 градусов. Радиус в обоих случаях привязан к диаметру: запись R равно 1,5 Ду означает, что радиус оси поворота в полтора раза больше условного прохода. Это компромисс между компактностью узла и гидравликой: чем круче поворот, тем выше местное сопротивление и тем сильнее изнашивается внешняя стенка от потока. Если по компоновке нужен более плавный поворот, применяют гнутые отводы с большим радиусом, но это уже отдельная номенклатура.

Материал выбирают под среду и температуру. Для обычных технологических линий берут сталь 20, для более нагруженных и низкотемпературных - 09Г2С. Марка стали отвода должна быть согласована с маркой трубы: разнородные стали в одном сварном узле - частая причина проблем на приёмке.

Когда штампосварной отвод оправдан

Простое правило: пока диаметр укладывается в диапазон бесшовных отводов и давление высокое, разумнее брать крутоизогнутый бесшовный - в нём нет шва, а значит меньше поводов для контроля и отбраковки. Как только диаметр выходит за границу бесшовной номенклатуры, примерно за Ду 500 мм, выбора уже нет: там работают только штампосварные, и вопрос переносится с «какой тип» на «как проверить шов».

Второй случай - экономика больших диаметров. Даже там, где бесшовную заготовку теоретически можно найти, на диаметрах 500 мм и выше штампосварной отвод обычно дешевле и доступнее по срокам. Но экономия имеет цену: она держится на качестве сварного шва, и если контроль шва пропустить, мнимая выгода превращается в риск на магистрали под давлением.

На что смотреть при заказе и приёмке

В обозначении и в спецификации проверяют четыре вещи: диаметр условного прохода и толщину стенки, стандарт или ТУ, марку стали и требования к контролю шва. Последний пункт снабженцы упускают чаще всего, потому что в каталоге его нет - там есть цена и наличие. Между тем именно контроль шва отделяет надёжный отвод от опасного.

При приёмке штампосварного отвода смотрят на шов визуально и требуют документы о контроле - в зависимости от ответственности трубопровода это может быть ультразвуковой или радиографический контроль. Проверяют геометрию: отсутствие недопустимой овальности и соответствие радиуса. Сверяют сертификат на металл с маркой, указанной в заказе. Эти проверки описаны в стандартах, но в товарной карточке их не пересказывают - продавцу выгоднее показать цену, чем объяснять, что именно нужно потребовать. Как устроена похожая логика выбора для запорной арматуры, мы разбираем в подборе арматуры под паровую среду, а другие узлы трубопровода - в остальных разборах.

Как контролируют сварной шов

Раз надёжность штампосварного отвода держится на шве, то и разговор о качестве - это разговор о контроле шва. Первый уровень - визуальный и измерительный контроль: смотрят на форму валика, отсутствие подрезов, наплывов, непроваров и трещин, замеряют геометрию. Он обязателен всегда, но выявляет только то, что видно снаружи.

Для ответственных трубопроводов этого мало, и тогда применяют неразрушающий контроль. Ультразвуковой контроль находит внутренние несплошности - непровары, поры, шлаковые включения - по отражению звуковой волны. Радиографический контроль даёт снимок шва насквозь и показывает те же дефекты в виде изображения. Какой из методов и в каком объёме нужен, определяет категория трубопровода: чем выше давление и опаснее среда, тем строже требования и тем больший процент швов проходит стопроцентный контроль, а не выборочный.

Для заказчика вывод практический: у надёжного штампосварного отвода есть не только сертификат на металл, но и документы о контроле шва. Если поставщик на вопрос о контроле шва отвечает только ценой, это сигнал проверять партию внимательнее. Купить отвод без документов на шов - значит перенести весь риск на свой объект.

Как подобрать толщину стенки и материал

Диаметр - не единственный параметр отвода. Второй по важности - толщина стенки: она должна соответствовать толщине стенки трубы, к которой отвод приваривается. Отвод с меньшей стенкой станет слабым звеном под давлением, с большей - создаст ступеньку в сварном стыке и концентратор напряжений. Поэтому в заказе всегда указывают не только Ду, но и толщину стенки, а лучше - марку и типоразмер сопрягаемой трубы.

Материал отвода согласуют с материалом трубопровода. Для рядовых линий подходит сталь 20, для нагруженных и работающих при отрицательных температурах - 09Г2С с её лучшей хладостойкостью и свариваемостью. Смешивать разнородные стали в одном сварном узле без обоснования нельзя: разные коэффициенты теплового расширения и разное поведение при сварке дают трещины. Как та же логика согласования материалов работает на фланцевых узлах, мы разбираем в разборе про фланцы ГОСТ 12820-80.

Частые ошибки при заказе отводов

Ошибок немного, и все они повторяются. Первая - выбор по одной цене за штуку без учёта толщины стенки: приходит отвод, который не стыкуется с трубой по геометрии. Вторая - молчание про контроль шва: отвод приезжает без документов, и на ответственной линии его нельзя поставить. Третья - несогласованная марка стали: отвод из одной стали, труба из другой, и сварной стык становится проблемным. Четвёртая - путаница стандартов: под большой диаметр пытаются заказать бесшовный крутоизогнутый отвод, которого в этом диаметре не существует, теряя время на поиск несуществующей позиции.

Все четыре ошибки снимаются одним действием - полным техническим заданием на позицию: диаметр, толщина стенки, марка стали, стандарт и требования к контролю шва. Поставщик, который просит эти данные, а не только количество, экономит заказчику переделку. Похожий короткий чек-лист для арматуры мы приводим в подборе арматуры под паровую среду, а другие детали трубопровода - в остальных разборах.

Где применяют штампосварные отводы

Область штампосварных отводов задаёт их размер. Это магистрали и коллекторы большого диаметра: теплосети, водоводы, технологические трубопроводы на предприятиях химии, нефтепереработки и энергетики, межцеховые линии. Везде, где диаметр трубопровода выходит за границу бесшовной номенклатуры, поворот собирают на штампосварном отводе - другого варианта в этих диаметрах попросту нет.

На таких линиях цена ошибки выше, чем на бытовой разводке: давление и объём среды больше, а доступ к трубопроводу после запуска ограничен. Поэтому к отводам магистралей и предъявляют требования по контролю шва и по прослеживаемости металла - чтобы каждую деталь можно было связать с сертификатом. Для заказчика это значит, что при закупке отводов большого диаметра документы на партию так же важны, как и сам факт наличия нужного типоразмера. Отвод, купленный дёшево и без документов, на ответственной магистрали к монтажу не допустят, и мнимая экономия обернётся повторной закупкой и сорванным сроком.

Короткий итог

Штампосварной отвод - это деталь больших диаметров, собранная из двух отштампованных половин и потому имеющая сварной шов. Крутоизогнутый бесшовный отвод шва не имеет и держит более высокое давление, но существует только в малых и средних диаметрах. Выбор между ними определяется не ценой, а диаметром и давлением, а надёжность штампосварного отвода целиком держится на качестве и контроле его шва. В заказе стоит указывать диаметр, толщину стенки, марку стали, стандарт и требования к контролю шва - это дешевле, чем выяснять несоответствие на объекте.
